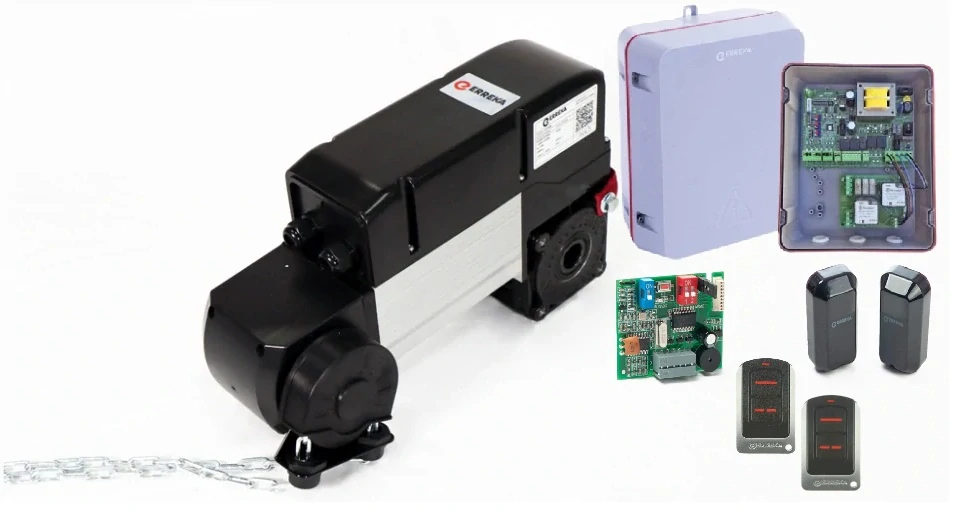

STAR12 - Výhodná sada bočního pohonu STAR ST910C pro vrata do 30m s řídící jednotkou VIVO-M101PT, přijímačem IRRE2-250/868, dálkovým ovládáním IR02/868 (2ks) a bezpečnostními fotbuňkami FT06

Co obsahuje sada STAR12:

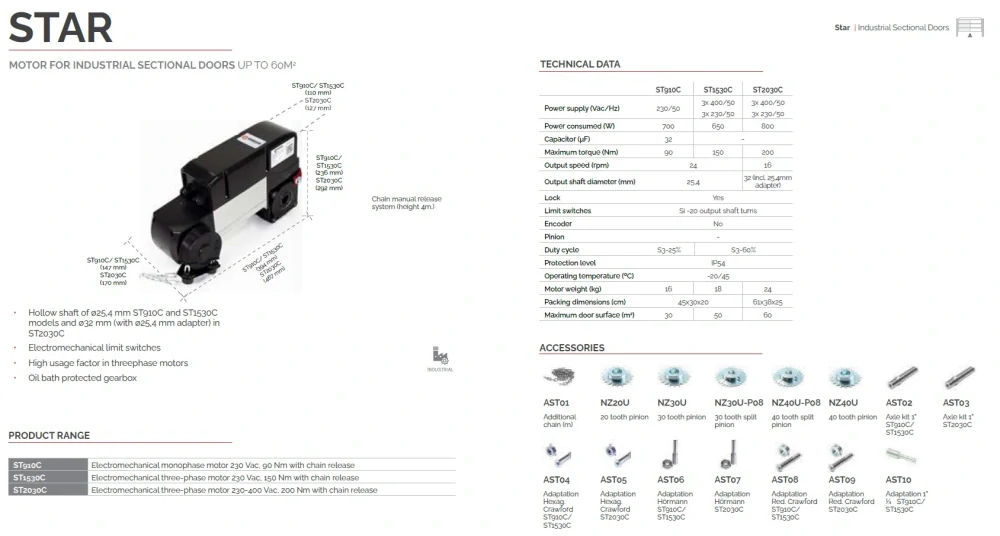

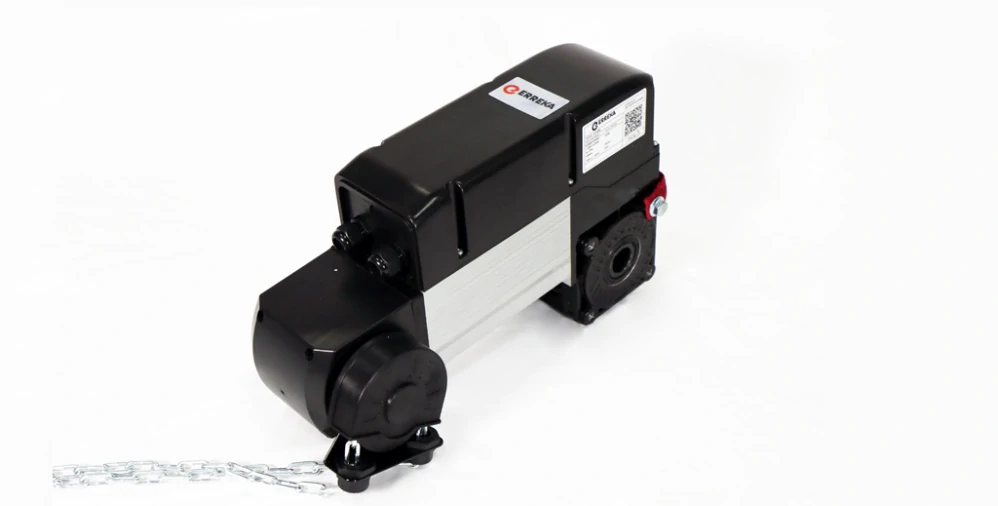

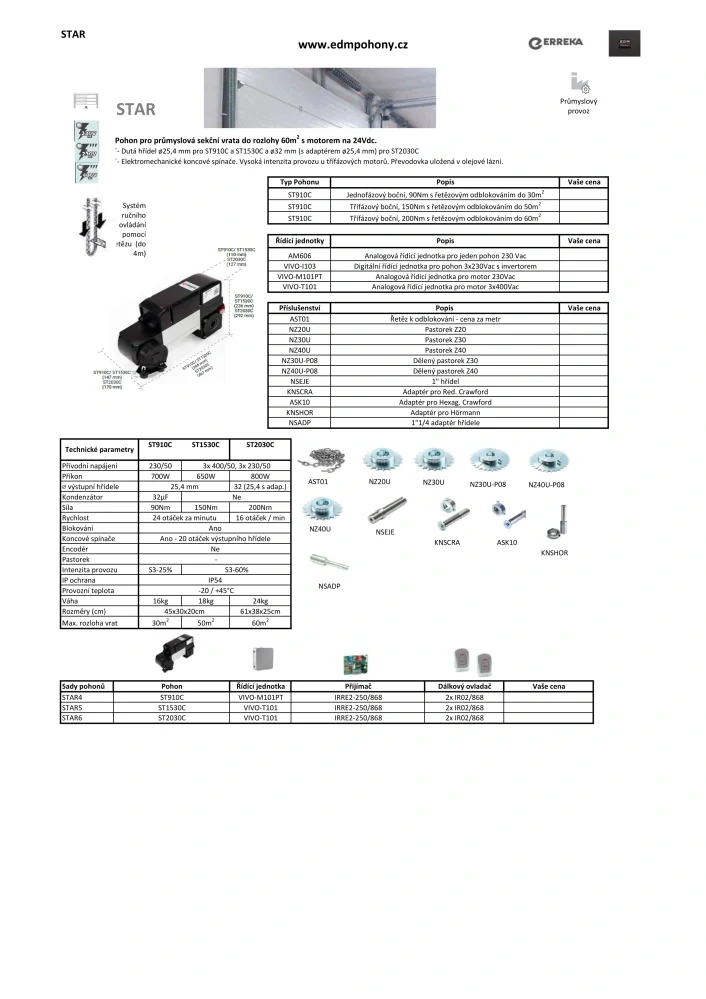

Pohon STAR ST910C - je pohon s 1-fázovým motorem na 230Vac s koncovými spínači a blokováním pro vrata i s průmyslovým užitím a intenzitou do rozlohy 30m². Pokud potřebujete pohon pro vrata větší rozlohy, tak je model STAR i ve 3-fázové variantě, kdy verze ST1530C je určena pro vrata do rozlohy až 50m² a ST2030C je pro vrata až do rozlohy 60m².

Pohon má výstupní hřídel průměru 25,4mm a je určen i pro průmyslové užití s vysokou intenzitou provozu S3-25%, pro průmyslovou intenzitu můžete použít 3-fázové verze ST1530C a ST2030C (intenzita provozu S3-60%). Pohony řady STAR disponují koncovým spínačem v rozsahu 20ti otáček výstupní hřídele, ke které je možné použít celou škálu adaptérů jako KNSHOR pro vrata výrobce HÖRMANN nebo AKS10, KNSCRA pro výrobce Crawford. Adaptér NSEJE je pro 1 palcovou hřídel a NSADP je adaptér pro hřídele 32mm /25,4mm (3-fázové pohony STAR mají výstupní hřídel průměru 32mm). Pro pohony řady STAR jsou v nabídce pastorky s různým počtem zubů (20, 30, 40) a to i v dělené verzi pro snadnější montáž. Odblokování - manuální ovládání se provádí pomocí řetězu, který lze dokoupit v potřebné délce - AST01. Pro pohon ST910C doporučujeme řídící jednotku VIVO-M101PT, která je výkonější verzí standardní jednotky pro pohony na 230Vac (pohon má příkon až 700W a pracuje s rozběhovým kondenzátorem 32µF).

Výhody:

• Elektromechanické koncové spínače.
• Vysoký koeficient využití u třífázových modelů.
• Olejem chlazená převodovka.
• Lze použít při teplotách v rozsahu -20° až +45°C.
• Vysoká ochrana před vodou a nečistotami.
• Ø duté hřídele 25,4 mm u modelů ST910C a ST1530C
• Ø duté hřídele 32 mm (s adaptérem Ø25,4 mm) u modelu ST2030C.

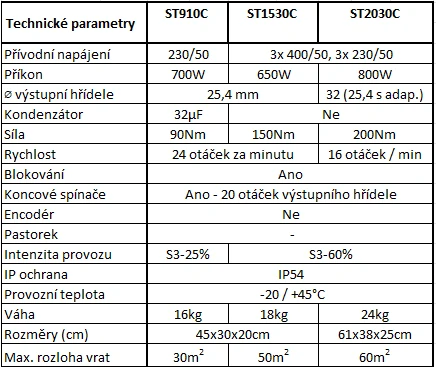

Technické vlastnosti:

• Napájení 230 Vac.
• Síla 90Nm, příkon 700W.
• Blokování v koncových polohách.
• Rychlost 24 otáček za minutu.
• Třída IP ochrany IP54.
• Maximální plocha vrat 30 m².
• Intenzita provozu S3-25%.
• Nastavitelné koncové elektromechanické spínače.

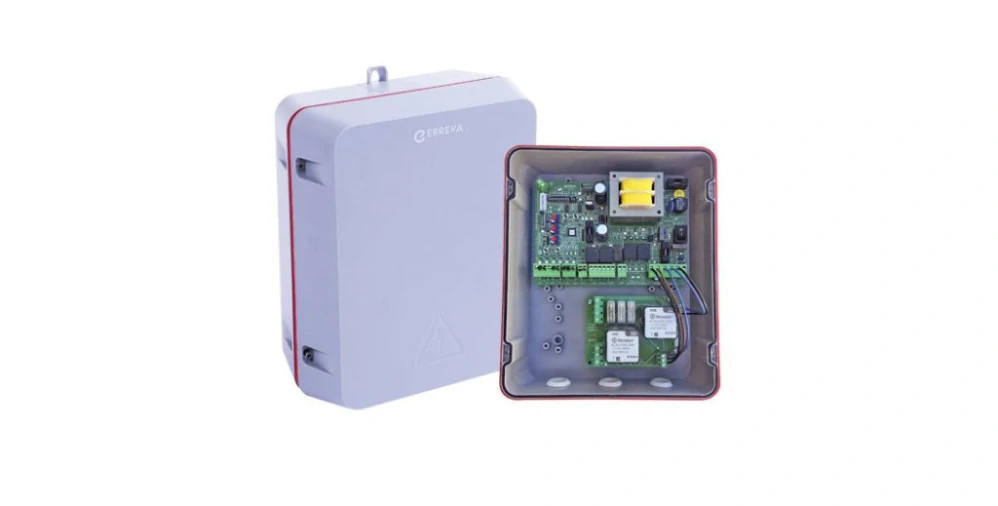

Řídící jednotka VIVO-M101PT - je univerzální třífázová analogová řídící jednotka 230 Vac pro průmyslové použití ovládání třífázových motorů 400 Vac s koncovými spínači nebo pro jednofázový pohon 230Vac s vysokým výkonem až 1500W. Hlavní výhodou této analogové jednotky je základ v řídící jednotce VIVO-M101, který je doplněn o modul pro připojení třífázových motorů pro brány a vrata a to včetně možnosti připojit koncové spínače.

Vlastnosti výchozího modelu řídící jedntoky VIVO-M101 jsou:

Analogová řídící jednotka s porty na koncové spínače pohonu. Její předností je multifunkčnost a množství vstupů a výstupů pro periférie. Obsahuje například porty pro semaforvou a brzdovou kartu 65-AEPS1-001 a pro integrovatelné přijímače značky ERREKA. Samozřejmostí jsou svorkovnice pro pulzní vstupy na plné i částečné otevření, fotobuňkovou zónu nebo například osvětlení příjezdové cesty. Mezi další výrazné přednosti patří i svorkovnice pro napájení periférií na 24Vac s maximálním odběrem až 315mA. Analogové řídící jednotky vynikají především svým jednoduchým programováním pomocí DIP switchů a potenciometrů na nastavení síly, délky svitu u příjezdové cesty a délky automatického zavírání.

Dvoukanálový přijímač IRRE2-250/868 - Dvoukanálový přijímač systému IRIS je integrovatelný do portu řídících jednotek značky ERREKA, kde u většiny umožňuje po vložení prvním kanálem spínat plný průjezd a druhým kanálem průchod pro pěší. U digitálních řídících jednotek je možné variantně nastavit spínání prvním kanálem pouze otevřenou polohu a druhým kanálem pouze zavřenou polohu bran a vrat. V kombinaci s externí ovládací deskou BASE 12410 je možné tento interní přijímač změnit na dvoukanálový externí přijímač, připojitelný k zařízením třetích stran. Přijímač má paměťovou kartu pro až 250 uživatelů/dálkových ovladačů, v případě potřeby je možné dokoupit paměťovou kartu 65-RMEMO1000, která je až pro 1000 uživatelů/dálkových ovladačů.

Dvoukanálový dálkový ovladač IR02/868 (2ks) - Systém dálkového ovládání řady IRIS se vyznačuje svou bezpečností, která je zaručena systémem plovoucího kódu, který znemožňuje duplikování vysílaného kódu, protože dalším užitím odchyceného kódu se vysílač blokuje v paměti přijímače a tudíž dojde k jeho vyřazení. Přijímač totiž očekává kód, který je v následné posloupnosti. Systém IRIS je také možno personalizovat pomocí programátoru IRPROG. I z těchto důvodů je systém IRIS velmi oblíbený i pro instalace jako jsou hromadné/společné garáže. Frekvence 868 MHz zaručuje dlouhý dosah, který za přímé viditelnosti může dosahovat až 200m. Dálkové ovladače IRIS jsou také oblíbené z důvodu své mechanické odolnosti, kdy je tělo tvořeno slitinou kovů a díky tomu odolá i hrubšímu zacházení. Tlačítka z dálkového ovládání jsou rozeznatelná hmatově díky pruhu, který dle částí umžňuje poznat o který kanál se jedná. Tlačítka nevystupují a tudíž je sníženo riziko náhodného stisknutí.

Bezpečnostní fotobuňky FT06 - Sada bezpečnostních fotobuněk s aktivním vysílačem i přijímačem umožňuje dosah až 30m, rozsah možného napájení je od 12 do 30 Vdc/Vac. Fotobuňky mají konektory jak pro NC (normálně sepnutý), tak pro NO (normálně rozepnutý).

Doporučujeme odbornou montáž. Instalačním společnostem rádi zajistíme potřebná školení.
