CICLON68 - Výhodná sada pro dvoukřídlou bránu s pákovými pohony CICLON s blokováním a kluznými pákami pro maximální průjezd do 7m

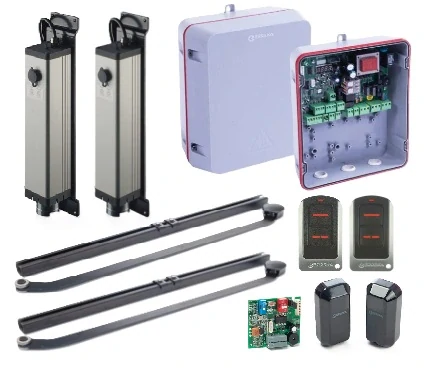

Co obsahuje sada CICLON68:

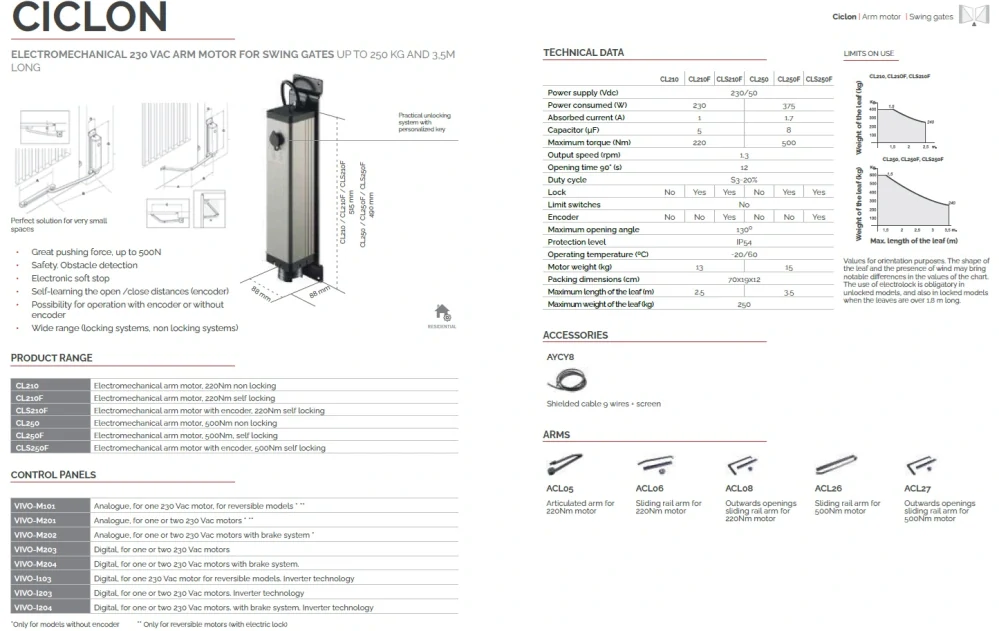

Dva pákové pohony CICLON s elektromechanickou brzdou a blokováním v obou polohách CL250F - je velmi atypický pákový elektromechanický pohon, který díky své konstrukci a při použití kluzné páky (ACL26) zabírá minimální prostor a je tudíž vhodný na křídlové brány s úzkým průjezdem, nebo jiné instalace se zhoršenými konstrukčními a prostorovými podmínkami v okolí brány. Tělo pohonu CL250F tvoří z velké části převodovka čímž dosahuje kroutícího momentu až 500Nm. Pohon má blokování v obou polohách a elektromechanickou brzdu.

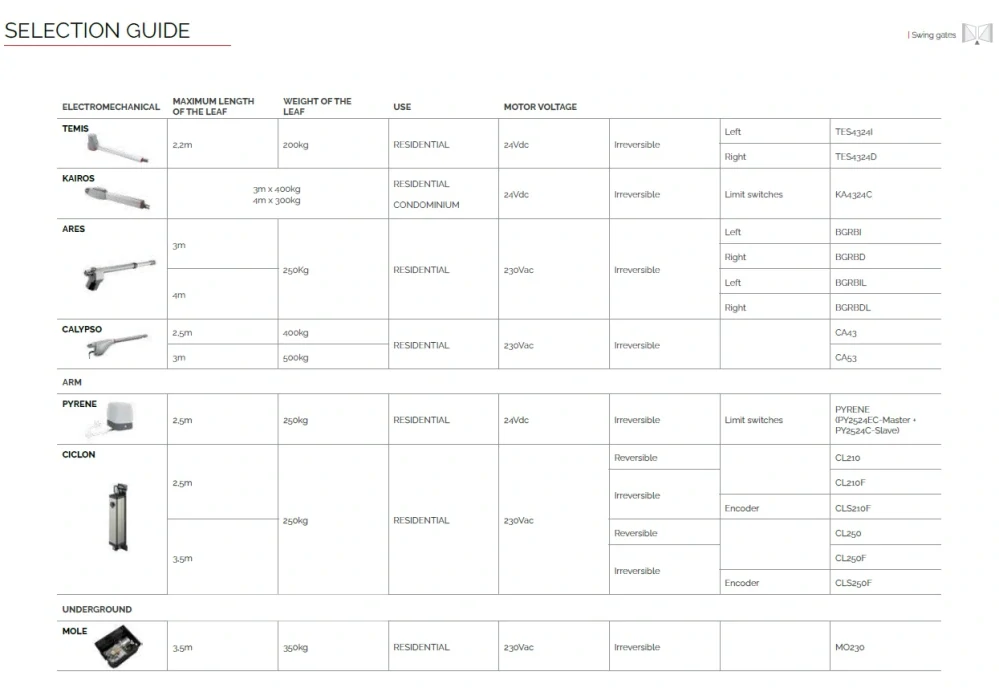

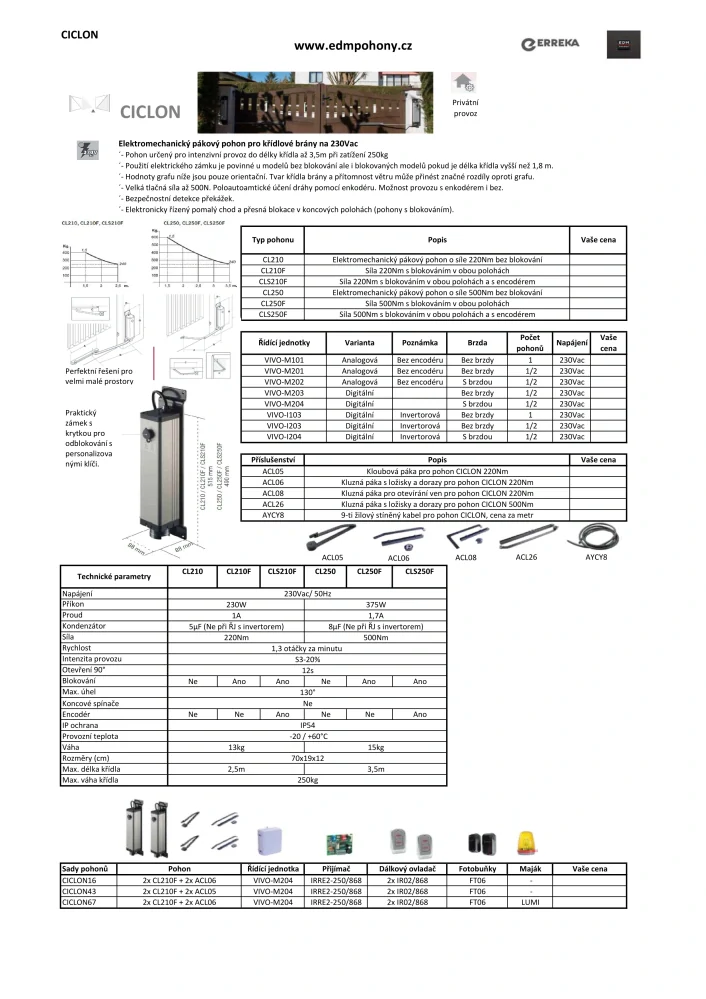

Pohony řady CICLON s motorem na 230Vac jsou velmi oblíbené z důvodu své odolnosti a konstrukce. Řada CICLON je v základu rozdělena do dvou výkonnostních verzí. A to 210, která je s točivým momentem 220Nm vhodná pro křídla do délky 2,5m, takže celkový maximální průjezd dvoukřídlé brány je 5m a maximální váha křídla při 2,5m je do 250kg. Nebo výkonnější varianta značená jako 250 s točivým momentem 500Nm, tato řada je vhodná pro křídla až do délky 3,5m (průjezd dvoukřídlé brány 7m) při váze 250kg. Dalším rozlišením u řady CICLON je zda má pomocí elektromagnetické brzdy blokování v koncových polohách (nutné použít řídící jednotky s kartou AEPS pro brzdy: VIVO-M202, VIVO-M204, VIVO-I204), tyto varianty jsou na konci označené písmenem F (CL210F, CLS210F, CL250F, CLS250F). Dále je možné využít i pohon s encodérem (počítač otáček motoru), který zajišťuje přesný chod pohonu a bezpečnější provoz. Tuto variantu poznáte písmene S v označení typu pohonu (CLS210F, CLS250F) a dělá se pouze ve verzi s blokováním (elektromechanickou brzdou). Pohony řady CICLON jsou určeny i pro intenzivní provoz a mají elektronicky řízený pomalý chod při dojíždění do koncových poloh. Použití elktrozámku (LC611, LC721,...) je povinné u modelů s blokováním i bez blokování pokud je délka křídla brány větší než 1,8m. Řadu CICLON můžete ovládat i pomocí řídících jednotek s invertorem, frekvenčním měničem díky kterému zajistíte stabilní výkon během chodu motoru, delší životnost a funkčnost bez rozběhového kondenzátoru (Invertorové digitální řídící jednotky VIVO-I103 - pro jeden pohon, VIVO-I203 - pro dva pohony a VIVO-I204 pro dva pohony s brzdou).

Dvě kluzné páky s ložisky, C profilem a mechanickými dorazi ACL26  - Kluzná páka osazena ze dvou stran ložisky, C profil pro přikotvení k tělu křídla brány a mechanické nastavitelné dorazy do C profilu. ACL26 je sada kluzné páky pro otevírání směrem dovnitř pro pohony řady CICLON pro řadu 250 s výkonem 500Nm.

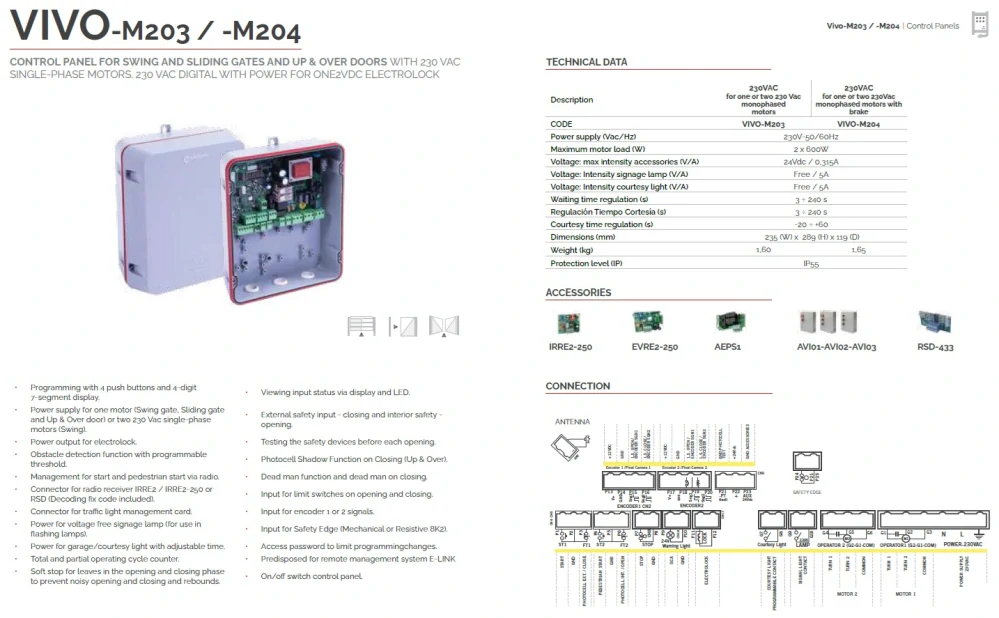

Digitální řídící jednotka s brzdovou kartou VIVO-M204 - Digitální řídící jednotka určená až pro dva pohony na 230Vac, včetně integrované karty 65-AEPS1-001 pro brzdy pohonů nebo semafor. Její předností je multifunkčnost a programování pomocí 4 tlačítek a 7segmentového 4místného displeje. Ovšem hlavní předností je připravenost pro systém dálkového ovládání E-LINK. Digitální řídící jednotky umožňují variabilní nastavení vstupů jako je pulzní vstup pro plné a pěší otevření, přímý samostatný vstup na otevření a zavření, zavření po sepnutí bezpečnostního prvku a port pro integrovatelné dvoukanálové přijímače značky ERREKA, kdy je první kanál možné nastavit pro plné otevření nebo pouze pro otevření a druhý kanál pro otevření pro pěší nebo pouze pro zavření. Vstupy pro fotobuňkovou zónu nebo například osvětlení příjezdové cesty s časovým sepnutím doby osvětlení po aktivaci. Mezi další výrazné přednosti patří i svorkovnice pro napájení periférií na 24Vac s maximálním odběrem až 315mA, umožňují zpomalený dojezd nebo připojení koncových spínačů a vstup pro bezpečnostní lišty jak mechanické tak odporové (8K2). Digitální řídící jednotky vynikají především svou možností personalizovaného nastavení dle typu a užití instalace a obsahují mimo jiné výstup pro elektrozámek 12Vdc  Alternativou k VIVO- M204 je VIVO-M202, která je analogová a také obsahuje i integrovanou semaforovou a brzdovou kartu 65-AEPS-001. Případně i invertorové (s frekvenčním měničem) řídící jednotky VIVO-I103, VIVO-I203 a VIVO-I204.

Dvoukanálový přijímač IRRE2-250/868 - Dvoukanálový přijímač systému IRIS je integrovatelný do portu řídících jednotek značky ERREKA, kde u většiny umožňuje po vložení prvním kanálem spínat plný průjezd a druhým kanálem průchod pro pěší. U digitálních řídících jednotek je možné variantně nastavit spínání prvním kanálem pouze otevřenou polohu a druhým kanálem pouze zavřenou polohu bran a vrat. V kombinaci s externí ovládací deskou BASE 12410 je možné tento interní přijímač změnit na dvoukanálový externí přijímač, připojitelný k zařízením třetích stran. Přijímač má paměťovou kartu pro až 250 uživatelů/dálkových ovladačů, v případě potřeby je možné dokoupit paměťovou kartu 65-RMEMO1000, která je až pro 1000 uživatelů/dálkových ovladačů.

Dvoukanálový dálkový ovladač IR02/868 (2ks) - Systém dálkového ovládání řady IRIS se vyznačuje svou bezpečností, která je zaručena systémem plovoucího kódu, který znemožňuje duplikování vysílaného kódu, protože dalším užitím odchyceného kódu se vysílač blokuje v paměti přijímače a tudíž dojde k jeho vyřazení. Přijímač totiž očekává kód, který je v následné posloupnosti. Systém IRIS je také možno personalizovat pomocí programátoru IRPROG. I z těchto důvodů je systém IRIS velmi oblíbený i pro instalace jako jsou hromadné/společné garáže. Frekvence 868 MHz zaručuje dlouhý dosah, který za přímé viditelnosti může dosahovat až 200m. Dálkové ovladače IRIS jsou také oblíbené z důvodu své mechanické odolnosti, kdy je tělo tvořeno slitinou kovů a díky tomu odolá i hrubšímu zacházení. Tlačítka z dálkového ovládání jsou rozeznatelná hmatově díky pruhu, který dle částí umžňuje poznat o který kanál se jedná. Tlačítka nevystupují a tudíž je sníženo riziko náhodného stisknutí.

Bezpečnostní fotobuňky FT06 - Sada bezpečnostních fotobuněk s aktivním vysílačem i přijímačem umožňuje dosah až 30m, rozsah možného napájení je od 12 do 30 Vdc/Vac. Fotobuňky mají konektory jak pro NC (normálně sepnutý), tak pro NO (normálně rozepnutý).

Doporučujeme odbornou montáž. Instalačním společnostem rádi zajistíme potřebná školení.
